技術參數：

1 電源逆變器安裝方式： 臥式安裝。本設備屬于高發熱源， 需保證散熱良好，

非耐溫部件盡量不要靠近布置。

2 冷卻方式： 強迫風冷。

3 防護等級： IP68。

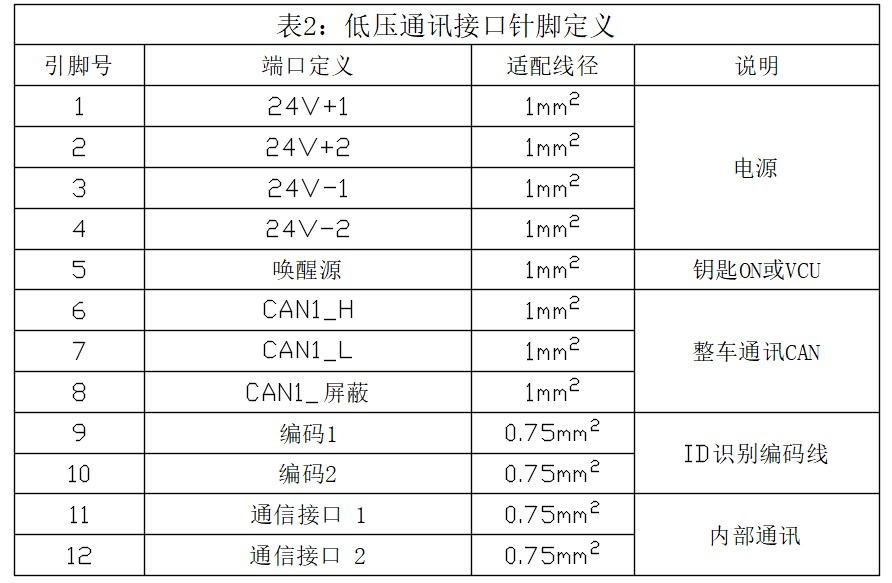

4 高低壓連接器型號定義見表1， 低壓通訊接口針腳定義見表2，

高壓輸入接口針腳定義為： 1(A)+、2(B)-，

交流輸出接口針腳定義為： 1(A)-L、2(B)-N、3(C)-Pe。

5 電性能參數： 輸入電壓范圍400～ 1100VDC， 額定輸入電壓600VDC/900VDC,

額定輸出電壓220VAC、50Hz， 額定輸出功率30kW。

6 電源逆變器采用CAN通訊， 通訊速率500kbps， 不帶終端電阻。

7 零部件可追溯性標識按照SQB10055執行， 高壓警告標識應符合GB18384-2020。

8 外殼采用鋁合金材料， 表面噴粉處理， 外觀應規整、干燥， 不得有劃痕、毛刺、

銹蝕、變形及裂紋等缺陷。

9 電源逆變器整機固定及接地線纜使用M8螺栓固定， 擰緊力矩： 22～ 25Nm。

10 未注明公差的尺寸， 其公差按Q/SQ100201 1。

11 滿足EMC電磁兼容性；

12 帶電部分與機殼之間應能承受DC4480V/1分鐘或AC3200V/1分鐘， 無擊穿和電弧現象， 漏電流≤ 5mA。

13 空氣相對濕度90%時， 帶電部分與機殼絕緣電阻≥ 20MΩ 。

14 電源變換器軟件版本號為V0 00 00， 硬件版本號為V0 00 00。
